5ª AULA - 9 de novembro de 2021

Na aula de hoje, continuamos com a construção do espaço de higiene no software AutoCAD 2D. Alteramos o tipo de linha e fizemos a legenda para o nosso espaço de higiene.

Capturas de ecrã tiradas no decorrer na aula:

1 - Criação de linhas;

Comandos utilizados - (LINE + H + 5 + ENTER) (OFFSET + 0,5) e fazer seleção das linhas que pretendemos mover

2 - Modificação do tipo do traçado dos layers;

      Ir a "Layer Properties" e clicar no "linetype"

3 - Representação da porta;

Comandos utilizados - (PROPERTIES + selecionar LINETYPE + 0,01 + ENTER)

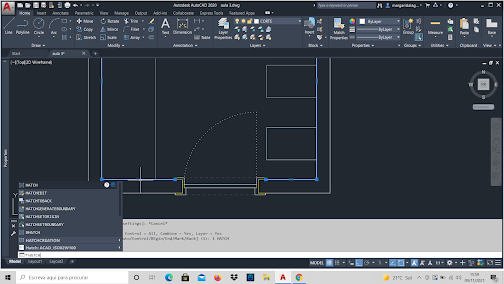

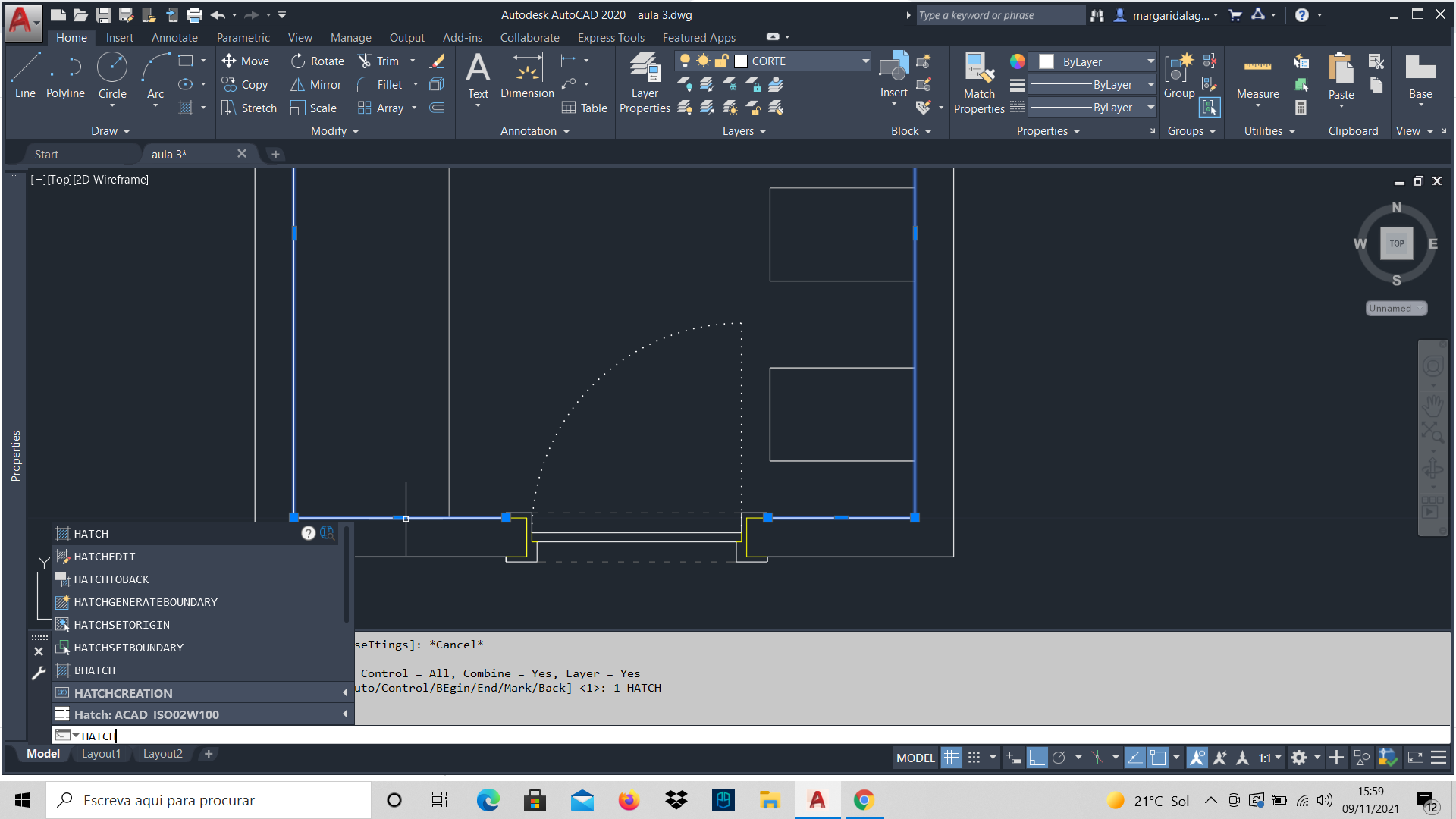

4 - Colocação da trama nas paredes do espaço de higiene;

Comandos utilizados - (HATCH settings + PATTERNS + selecionar ANSI 31)

5 - Colocação de eixos;

6 - Criação da legenda do nosso espaço de higiene;

      Utilização de 3 tipos de escala - 1:100, 1:20, 1:5

Comandos utilizados - (selecionar layer de texto + editar texto STYLE + ENTER + selecionar arial)
